Q型角行程電動執行器我們又稱之為Q型部分回轉閥門電動執行裝置，適用于蝶閥、球閥、旋塞閥、風門等做 90°回轉的電動閥門，用于對電動閥門的開啟、關閉或調節。作為穩定可靠的角行程電動執行器，可適用于不同控制系統，不同工作環境的需求。傳動機構一體化的設計，使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計，無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。

Q型角行程電動執行器的整機性能符合 GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。隔爆型性能符合 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》，GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》及 GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

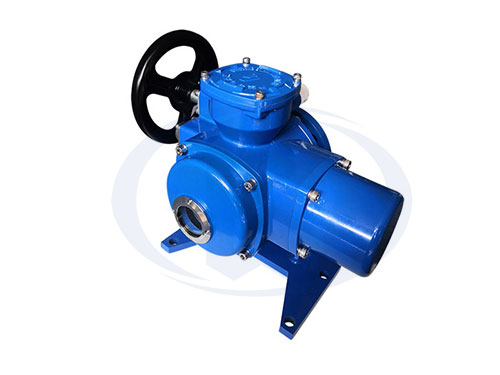

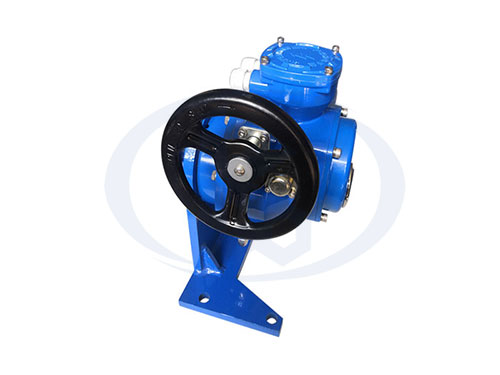

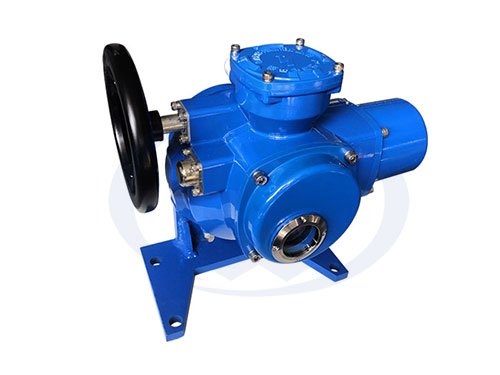

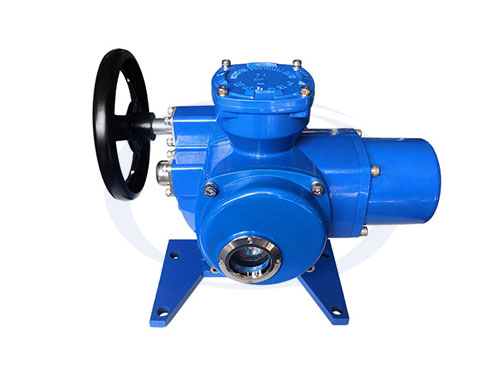

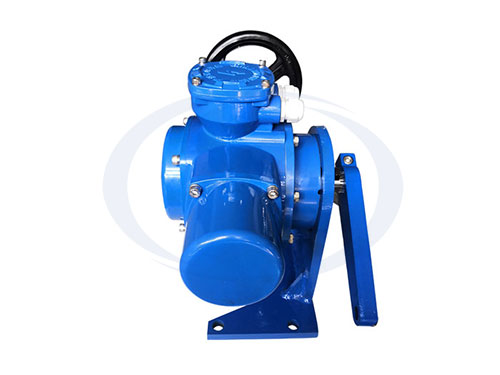

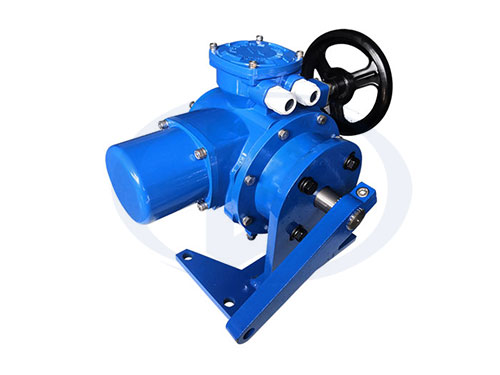

【產品展示】

Q型角行程電動執行器

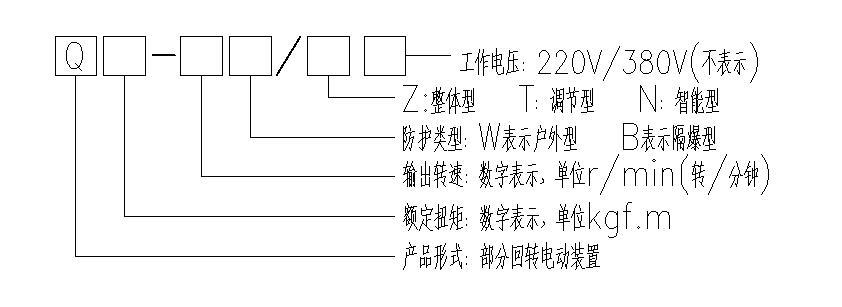

【型號表示方式】

型號示例：

Q10-1B/N：表示為隔爆智能開關型部分回轉電動裝置，額定輸出轉矩為 100N.m（10kgf·m），輸出軸轉速為 1r/min，額定電壓 380V。

【技術參數】

供電電源： 額定電壓：三相 AC380V（特殊訂貨單相 220V、三相 440V、660V 等）

額定頻率：50HZ（特殊 60HZ）

防護等級：IP65/67(特殊訂貨 IP68)；

絕緣等級：F 級

環境溫度：-20～+60℃（特殊訂貨-40～+70℃）；

相對濕度：≤95%（+25℃時）；

工作制：短時 10 分鐘(特殊訂貨 15-30 分鐘)；

防爆標志：ExdⅡBT4 適用于環境為ⅡA、ⅡB 級 T1-T4 組的爆炸性氣體環境；

工作環境：普通型用于無易燃易爆和強腐蝕介質的場所；

防腐涂裝：高溫烤漆。

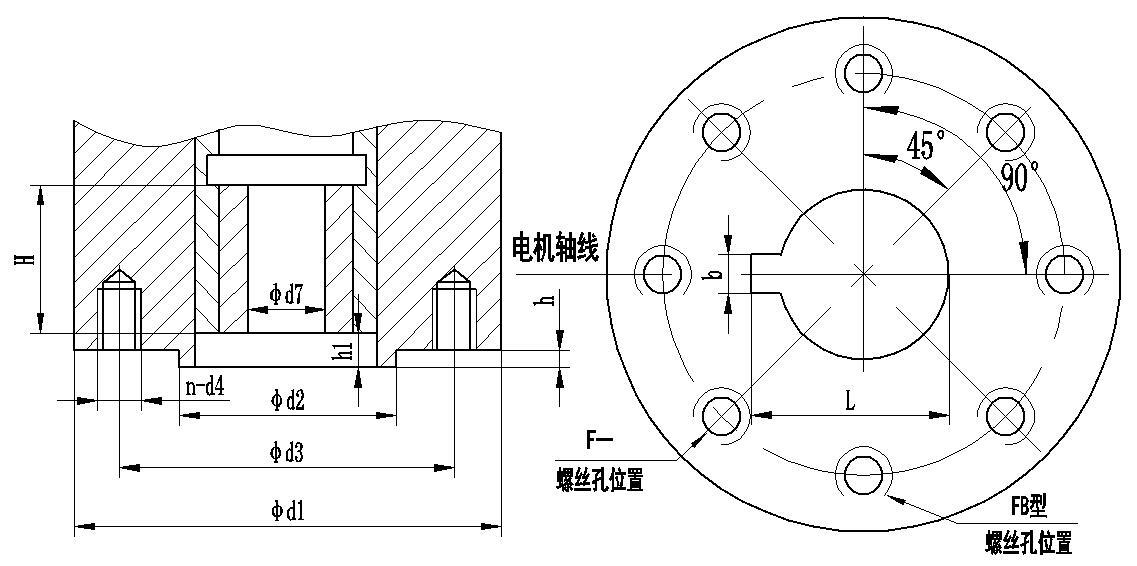

【連接尺寸】

執行標準 GB/T12223-2005
電裝型號	法蘭號		d1	d2(f8)	d3	n-d4	d7		H	h	h1	b
電裝型號	法蘭號		d1	d2(f8)	d3	n-d4	預留	上限	H	h	h1	b
Q05 Q10 Q15		FB1	77		57	4-M6	12.7	15.9	33			3/5
		FB2	92		70	4-M8	19		33			5
	F05		65	35	50	4-M6	8	19	33	3	2
	F07		90	55	70	4-M8	8	19	33	3	2
Q20 Q30 Q40		FB3	115		89	4-M12	22.2		42			5
	F07		90	55	70	4-M8	8	19	33	3	2
	F10		125	70	102	4-M10	12	28	42	3	2
Q60 Q120		FB3	115		89	4-M12	22.2/28.6		80			5/8
		FB4	140		108	4-M12	31.7		50
	F10		125	70	102	4-M10	15	38	50	3	2
	F12		150	85	125	4-M12	15	38	50	3	2
Q180		FB5	197		159	4-M16	33.3/38.2		60			10
Q180	F14		175	100	140	4-M16	20	38	60	3	3
Q300		FB5	197		159	4-M16	41.3		80			10
Q500	F16		210	130	165	4-M20	20	55	80	3	3

注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

【產品參數】

型號規 格	輸出扭矩 N/m	輸出轉速 r/min	上限閥桿直徑 mm	手動速比	電機功率 W	額定電流 A	參考重量 Kg
型號規 格	輸出扭矩 N/m	輸出轉速 r/min	上限閥桿直徑 mm	手動速比	電機功率 W	額定電流 A	參考重量 Kg
Q05	50	1	19	60	45	0.16	8.5
Q10	100	1	19	60	60	0.18	8.6
Q15	150	1	19	60	75	0.22	8.7
Q20	200	1	28	90	90	0.26	12.7
Q30	300	1	28	90	120	0.32	12.7
Q40	400	1	28	90	150	0.37	13
Q60	600	1	38	87	180	0.72	21
Q120	1200	1	38	87	250	1.0	21
Q180	1800	1	38	87	370	1.6	23
Q300	3000	0.5	55	348	370	1.6	35
Q500	5000	0.5	55	348	550	2.5	35

注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。

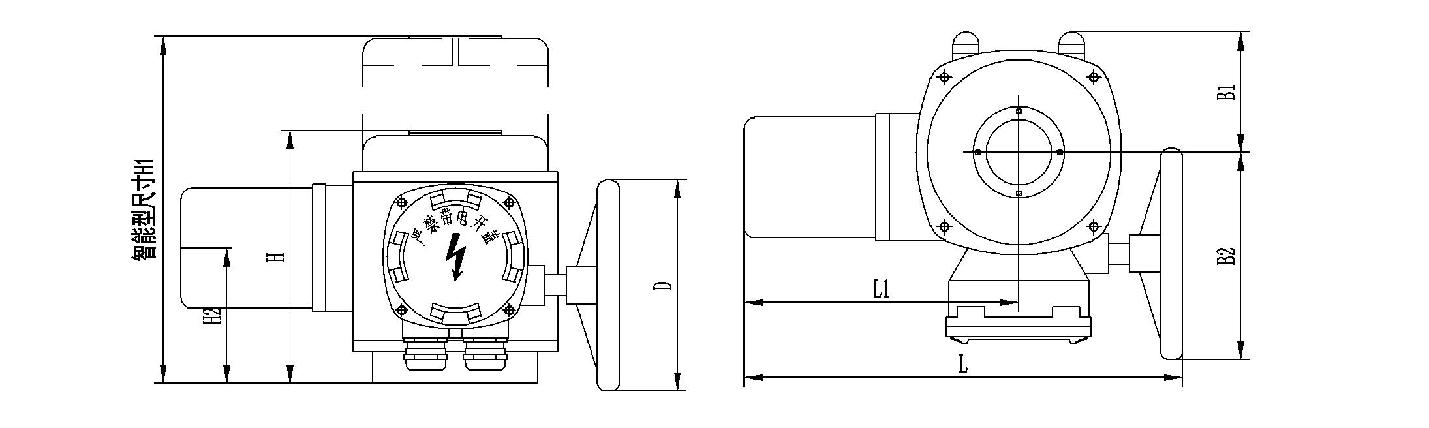

【外形尺寸】

尺寸型號	B1	B2	H	H1	H2	L	L1	D
Q05/15	68	114	156	270	73	250	157	140
Q20/40	91	157	191	273	103	332	208	160
Q60/180	143	203	227	309	126	424	232	250
Q300/500	143	203	291	373	190	424	232	250

【安裝拆卸】

允許閥門電動裝置任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和手動操作。

【接線注意事項】

用手輪將閥門開啟至 50%開度處，按下開發或關閥鍵，檢查閥門的旋向是否與按鍵對應，如果不一致立即按停止按鈕。切斷三相電源，調換三相電源中的任意兩相。

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的Q型角行程電動執行器產品，歡迎前來咨詢報價。
